Radio Monitoring


Funküberwachung ist eine Applikation, die schon seit Beginn Radiokommunikation existiert, aber sich durch immer neue Frequenzbereiche und Anwendungen immer höheren Anforderungen gegenübersieht. Anwendungsfelder sind zum Beispiel die Überwachung von Funkverkehr aus Sicherheitsgründen (polizeiliche Anwendung), die Überwachung aus technischen Gründen (halten die Funkanwender die gesetzlichen Anforderungen/Emmisionsgrenzwerte ein) und neuerdings durch die immer weitere Verbreitung von ferngesteuerten Drohen, die die Überwachung von kritischen Infrastrukturen (z.B. Flughäfen) in den Vordergrund bringt.

Die Überwachung des Funkverkehrs über nahe und größere Distanzen stellt an die Komponenten im Empfangskanal hohe Ansprüche. In den Signalpfaden der Empfangsanlagen sollen die Signale bis zur Auswerteeinheit mit analogen und digitalen Modulationen über eine hohe Bandbreite gemeinsam verzerrungsarm übertragen werden. Die stetig steigende Anzahl von HF Signalen, auch mit digitalen Modulationsarten, erfordert beste Linearitätseigenschaften auf der Empfangsseite während der Anspruch des Fernempfangs hohe Ansprüche an ein geringes Eigenrauschen des Empfangszuges stellt. Neue Funkstandards streben nach immer höheren Betriebsfrequenzbereichen, die überwacht werden müssen.

In komplexen Empfangsanlagen wächst der Wunsch nach integrierten Überwachungsfunktionen in den Komponenten, um eine störungsfreie Funktion der Anlage sicherzustellen. Die Becker Nachrichtentechnik GmbH bietet Komponenten, die erforderlich sind um Antennensignale den Auswerteempfängern zu Verfügung zu stellen:

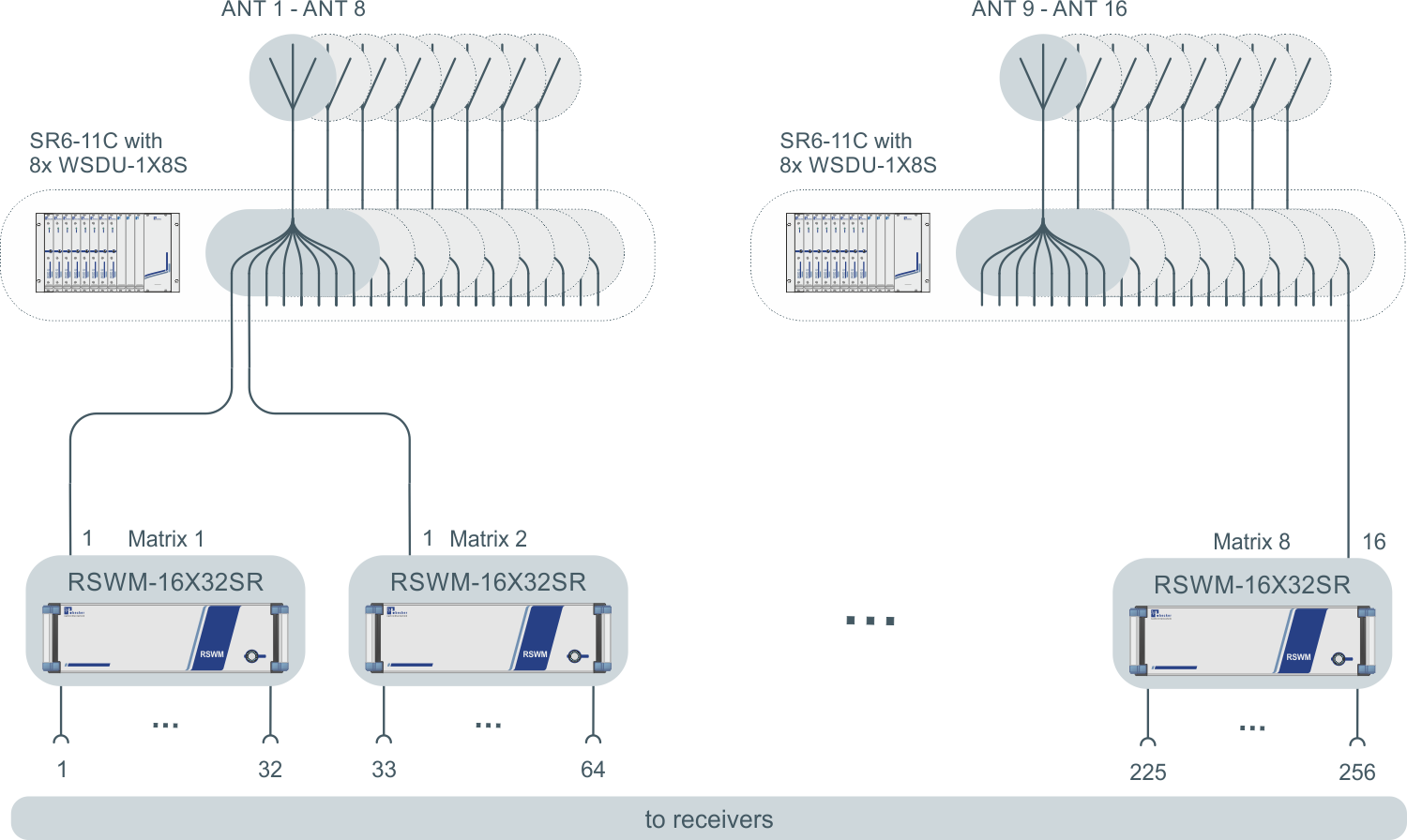

  • Signalverteiler (Multicoupler) zur im Pegel verlustfreien Verteilung einer Antenne auf mehrere Empfänger (Auswerteeinheiten).
  • HF Schaltmatrizen zur im Pegel verlustfreien Umschaltung zwischen verschiedenen Antennen auf mehreren Empfängern (Auswerteeinheiten).
  • HF Breitbandschalter zum Umschalten von Signalpfaden mit sogenannten Schaltfeldern.

Für die unterschiedlichen Einsatzbereiche werden Komponenten angeboten, die mit ihren spezifischen Eigenschaften optimale Betriebsbedingungen für eine Funküberwachung bieten.



Bereich

HF

V/UHF

V/UHF/SHF

Frequenz

1 MHz…30 MHz

20 MHz…4000 MHz

20 MHz…8000 MHz

Multicoupler

WSDU-1X8SR
1 x IN, 8 x OUT
Hohe Dynamik

WSDU-1X8R
1 x IN, 8 x OUT
Hohe Bandbreite

WSDU-1X8ER
1 x IN, 8 x OUT
Extrem hohe Bandbreite



WSDU-2X4R
2 Channels
1 x IN, 4 x OUT
Hohe Bandbreite

WSDU-2X4ER
2 Channels
1 x IN, 4 x OUT
Extrem hohe Bandbreite

Schaltmatrizen

RSWM-4X8SR
4 x IN, 8 x OUT
non blocking

RSWM-4X4R
4 x IN, 4 x OUT
non blocking

RSWM-4X4ER
4 x IN, 4 x OUT
non blocking

letzte Änderung: 12.01.2018
