HF Testsysteme für Telematik & Car Infotainment


Telematik Infotainment Testing V2.01.gif


HF Testsysteme für Telematik Anwendungen

Die Vision des „Connected Car“ ist dabei Realität zu werden. Ab April 2018 ist der Einbau eines Mobilfunkmoduls für den Notruf (E-Call) verpflichtend. Doch die Anzahl der Kommunikationskanäle des Autos zu seiner Außenwelt wird weiter steigen. Spätestens das autonome Fahren werden Fahrzeuge komplett mit Ihrer Umgebung vernetzt. Der Test all dieser Kommunikationsfunktionen erfordert eine leistungsstarke Testumgebung, die die Realität im Labor nachbildet.

HF Test für Car Infotainment Systeme

Moderne Infotainment-Komponenten verarbeiten eine Vielzahl von Informationen, die über Rundfunkantennen abgestrahlt werden. Für den Betrieb von Infotainment-Komponenten in Testumgebungen werden Generator- oder Live-HF-Signale benötigt. Moderne Infotainment-Komponenten enthalten mehrere Empfänger für unterschiedliche Rundfunk- und Satellitensignale. Die Validierung des komplexen Zusammenspiels aller Funktionen erfordert das gleichzeitige Vorhandensein aller HF-Signale.


mehr anzeigen WEB2.0.pdf




Während der gesamten Systemintegration sind vielfache funktionale Tests erforderlich, die an einer großen Anzahl von Laboren und Prüfständen parallel durchgeführt werden. Um jedem Integrationsingenieur eine geeignete Test- und Simulationsumgebung zur Verfügung zu stellen, müssen reale oder simulierte Funksignale vorhanden sein, die unabhängig von externen Einflüssen (Interferenz) bleiben. Becker Nachrichtentechnik GmbH bietet die komplette Funktionalität um alle Funksignale von AM/FM bis zu den neuen 5G Frequenzen über Koaxialkabel an alle Antenneneingänge der Prüflinge zu leiten. Verteilungen mit über 100 Endpunkten wurden bereits realisiert.




 BD Infotainment Testing 200 pxl klein deutsch neu.gif







Am Ende der Entwicklung eines neuen Gerätes werden umfangreiche Tests unter den unterschiedlichsten Umgebungsbedingungen durchgeführt. Während dieser Tests im Klimaschränken oder auf Rüttelbänken müssen die Geräte ihre volle Funktionsfähigkeit erhalten, und benötigen deshalb realistische Funksignale an allen Antennen-Eingängen. Die Definition der Testumgebung erfolgt hier in der finalen Phase der Entwicklung, so dass kurze Realisierungszeit und flexible Reaktion auf neue Anforderungen entscheidend sind. Becker Nachrichtentechnik GmbH bietet hierfür eine spezielle Bauform an, die auf Makromodule aufbaut und sich in kürzester Zeit auf den Kunden zuschneiden lässt.

Mit dem Start der Massenproduktion muss jede Produktionslinie an jedem Produkt eine Qualitätskontrolle durchführen. Die Prüfstände müssen unter anderem auch hier zuverlässig kabelgebundene Funkverbindungen zur Verfügung stellen um die Kommunikationskanäle der Geräte zu verifizieren. In der Produktion ist Kosteneffizienz entscheidend, die im wesentlichen durch die Anschaffungskosten von Gerätschaften und den Takt beeinflusst wird. Becker Nachrichtentechnik GmbH bietet für diese Applikation eine Produktfamilie von flexiblen Schaltmatrizen an, die erlauben wenige (relativ teure) Messgeräte mit vielen Antenneneingänge von Prüflingen zu verbinden. Damit können die teuren Geräte optimal ausgelastet werden und Tests mit vielen Prüflingen parallel durchgeführt werden.



  BD RSWM-2X8B 200 pxl klein deutsch.gif


Product Frequency Range Domain Application
TSI-6X32H 100 kHz ... 2500 MHz Infotainment Test System for Infotainment with FM/DAB Handover
BSWM-4X4ER 100 kHz ... 8000 MHz Connectivity End-of-line test. Signal distribution to share
measurement equipment among 4 DUTs/antennas.
RSDU-2X4AR 100 kHz ... 2500 MHz  Infotainment Test of broadcast infotainment devices
WSDU-1X8R 100 kHz … 4000 MHz Infotainment Active splitter for lossless signal duplication
WSCU-8X1R 100 kHz … 4000 MHz Infotainment Active combiner for multiplexing signals on one cable
FDMX-PT AM/FM, DAB, DVB-T, GNSS Infotainment Demultiplexer from cable to Fakra connectors with
programmable DC current sinks for phantom supply test
FDMX2-PT AM/FM, DAB, DVB-T, GNSS Infotainment wie FDMX-PT, aber für Infotainmentgeräte mit kombinierten
AM/FM/DAB-Antennen
FDMX AM/FM, DAB,DVB-T, GNSS Infotainment Demultiplexer from cable to Fakra connectors with fixed
DC loads for phantom supply test
FDMX2 AM/FM, DAB, DVB-T,GNSS Infotainment wie FDMX, aber für Infotainmentgeräte mit kombinierten
AM/FM/DAB-Antennen
PT-8CLR 100 kHz … 8500 MHz Infotainment
Connectivity
End-of-line & qualification.
8 channel BIAS-T for phantom supply test

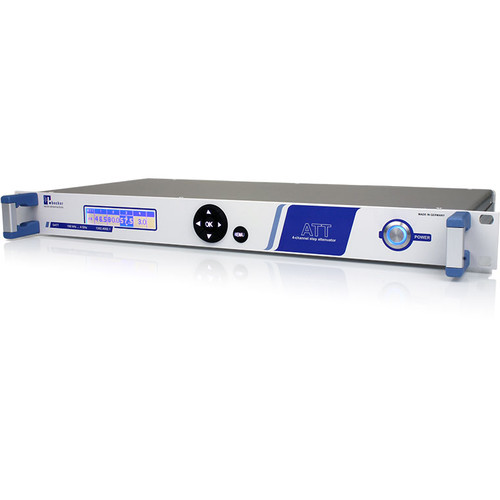

QATT-7G 100 kHz … 7000 MHz Infotainment
Connectivity
End-of-line & qualification. 4 channel step attenuator
RSWM-4X4R 100 kHz … 4000 MHz Infotainment System integration test. Lossless signal routing.
RSWM-8X32 80 MHz … 6000 MHz Infotainment
Connectivity
End-of-line test. Signal distribution to share
measurement equipment among 32 DUTs/antennas.

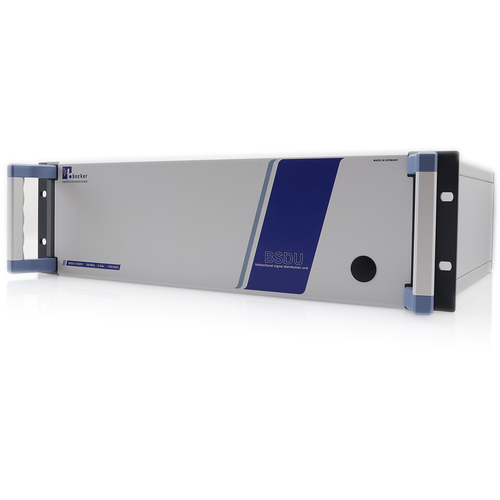

BSDU-1X32ER 350 MHz ... 6000 MHz Connectivity Connectivity system integration test.
Wired signal sharing for base stations and access points
