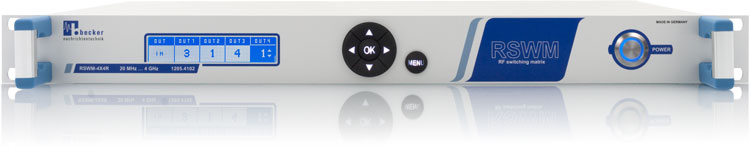

RSWM-8X8R

Nicht Blockierende 8X8 Schaltmatrix

Moderne Funküberwachungssysteme benötigen einen uneingeschränkten Zugriff auf viele Antennen verschiedener Empfänger. Durch die nicht blockierende Architektur von RSWM können Spezial- und Allzweckempfänger nebeneinander verwendet werden und jede der verfügbaren Antennen ausgewählt werden, ohne dass es zu Interferenzen zwischen den Empfängern kommt. Die hohe Linearität und die niedrige Rauschzahl des Geräts gewährleisten die beste Signalintegrität von der Antenne bis zum Empfänger. Geringes Übersprechen ermöglicht den Empfang schwacher Signale auf einer Antenne, selbst wenn starke Signale auf einer anderen Antenne vorhanden sind. Die große Bandbreite deckt die meisten kommerziellen Kommunikationsbänder ab, insbesondere solche über große Entfernungen. Dazu gehören die Kurzwellenübertragung auf der einen Seite und private 4G/5G-Bänder auf der anderen Seite.

nicht blockierend 100 kHz ... 4000 MHz Funkaufklärung 8 Eingänge, 8 Ausgänge Guided Webinterface


AC- und DC-Spannungsversorgung

Die RSWM-8X8R kann sowohl mit einer AC-, als auch mit einer DC-Spannungsversorgung konfiguriert werden und ist damit stationär und mobil im vollen Funktionsumfang einsetzbar. Beide Varianten bieten einen breiten Eingangsspannungsbereich und sind mit diversen Schutzschaltungen ausgestattet.

Verschleißfreie Halbleiterschalter

In der RSWM sind neueste Halbleiterschalter verbaut, die eine schnelle Reaktion auf Betriebseingaben und eine unbegrenzte Anzahl von Schaltzyklen bei minimalem Wartungsaufwand garantieren.

Hohe Kanalisolation

Um eine unbeabsichtigte Signalkopplung zwischen verschiedenen Signaltypen zu verhindern, bietet das Gerät eine hohe Kanalisolation. Starke und schwache Signale benachbarter Funkkanäle beeinflussen sich gegenseitig nicht.

Vielseitige Kontrolle

Die RSWM-8X8R ist für die maximale Benutzerfreundlichkeit mit mehreren Steuerungsoptionen ausgestattet. Neben dem lokalen MMI auf der Vorderseite, bietet das Gerät LAN- und USB-Schnittstellen, welche abhängig von den Anforderungen des Kunden die Bedienung des Systems über eine intuitive webbasierte grafische Benutzeroberfläche oder über SCPI-basierte ASCII-Befehle zulassen.

Synchroner Betrieb

Die RSWM-8X8R bietet zwei Schaltmodi:

  • Direkt: Jeder Schaltvorgang wird nach Empfang des Befehls ausgeführt.
  • Synchron: Alle Schaltbefehle werden gespeichert, bis ein „SYNC“-Befehl den Schaltvorgang synchron ausführt.

Externer Trigger

Wie eine Reihe anderer Produkte der Becker Nachrichtentechnik GmbH verfügt auch die RSWM-8X8R über einen TRIGGER IO-Port. Diese physikalische Schnittstelle ermöglicht es, Schaltvorgänge geräteübergreifend synchron auszuführen.

Optionaler Hochpassfilter

Der RSWM kann optional mit einem Hochpassfilter ausgestattet werden, der unerwünschte niederfrequente (LF) und hochfrequente (HF) Signale, beispielsweise von lokalen AM-Radiosendern, dämpft.
