Breitbandverstärker

100 kHz ... 20000 MHz



Becker Nachrichtentechnik GmbH bietet ein umfangreiches Portfolio von Breitbandverstärkern an, das alle gängigen Kommunikationsstandards (Mobilfunk, Satellitenfunk, TETRA/BOS, GNSS, GPS, 802.11) sowie die neuen Bänder für z.B. LTE-U abdeckt. Die kompakten oder als 19“ Rack verfügbaren und sehr leistungseffizienten Verstärker-Module werden sowohl für Kurzwelle als auch im Bereich VHF und UHF bis 18 GHz eingesetzt (L-Band, S-Band, C-Band, X-Band). Varianten als Antennenvorverstärker, Treiberstufe oder Booster erlauben einen vielfältigen Einsatz in Applikationen wie Tunnelfunk, Flugfunk-Überwachung, In-Ear Monitoring und vieles mehr.


sortiert nach oberer Grenzfrequenz



Modell



Frequenzbereich
MHz

Leistung
dBm

Gain
dB

Kurzbeschreibung
Applikation

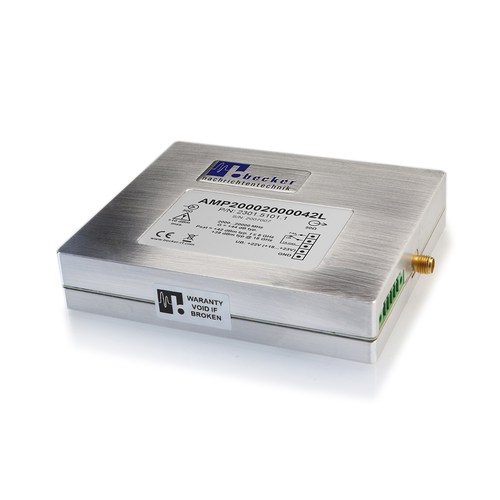

AMP20002000042L 2000 ... 20000 + 42 44

15 W Leistungsverstärker

5G (FR1), UMTS, LTE, Wi-Fi

UHF, SHF

AMP101800030 10 ... 18000 + 30 25

1 W Ultra-Breitbandverstärker

Breitbandige Empfangsanlagen, F&E, Messapplikationen

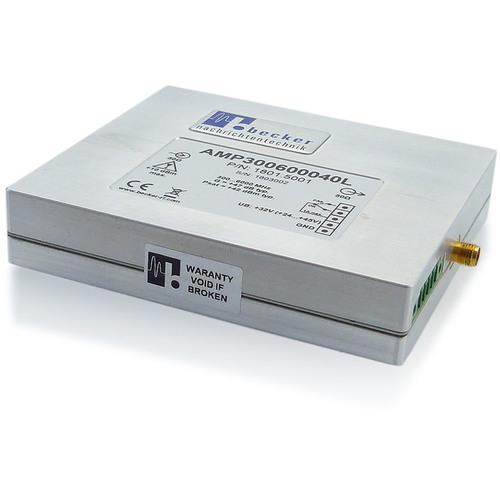

AMP300600040L

300 ... 6000

+ 40

50

10 W Leistungsverstärker

5G (FR1), UMTS, LTE, Wi-Fi

UHF, SHF

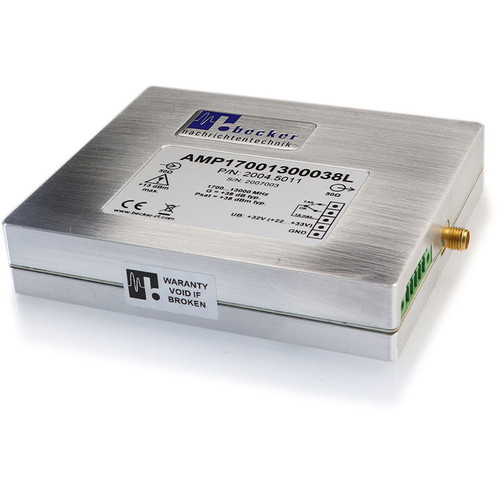

AMP17001300038L

1700 ... 13000 + 38 38

6 W Breitbandverstärker

5G (FR1), UMTS, LTE, Wi-Fi

UHF, SHF

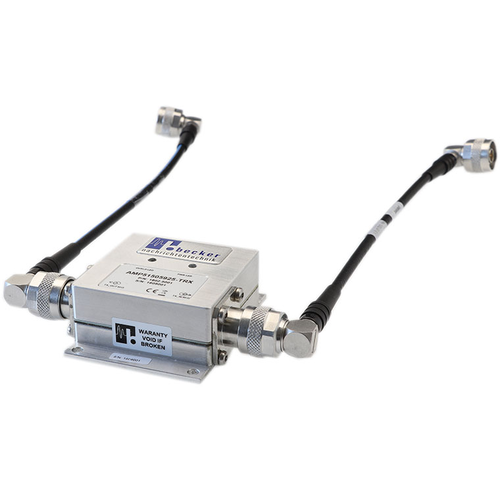

AMP51505925-TRX

5150 ... 5925

+ 30 PEP

20

Wi-Fi TX/RX Boosterverstärker für Leckwellenleiter

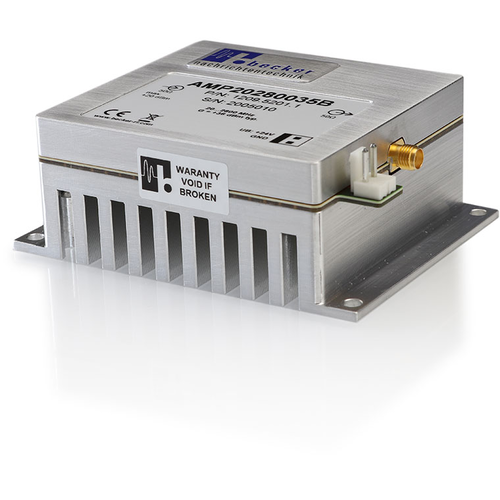

AMP20280035B

20 ... 2800

+ 35.5

36.0

4 W V/UHF Verstärker

Mobilfunk, GSM, UMTS, LTE

AMP5400025

5 ... 4000

+ 25

23.0

315 mW V/UHF Verstärker

Rundfunk, ISM, GNSS, Mobilfunk

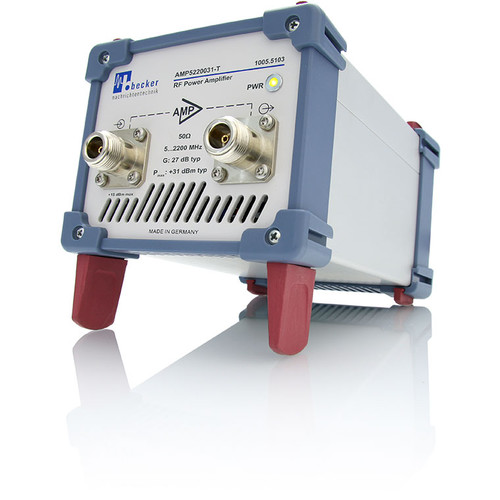

AMP5220031

5 ... 2200

+ 31

27.5

1 W V/UHF Breitbandverstärker

Rundfunk, ISM, GNSS, Mobilfunk

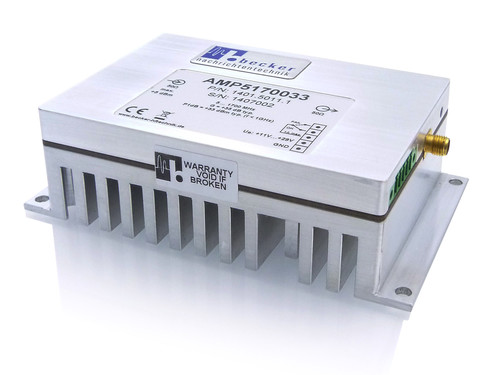

AMP5170033

5 ... 1700

+ 33

35.0

2 W Verstärker, hohe Dynamik, hoher Wirkungsgrad

Rundfunk, ISM, GNSS, Mobilfunk

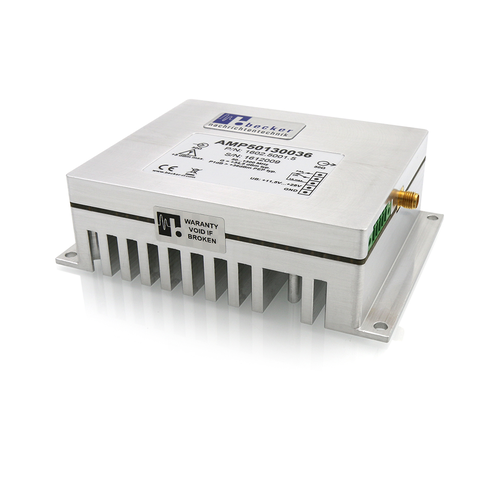

AMP50130036L

50 ... 1300

+ 36

34.5

4 W UHF Verstärker, hohe Dynamik, hoher Wirkungsgrad,

drahtlose Studiotechnik

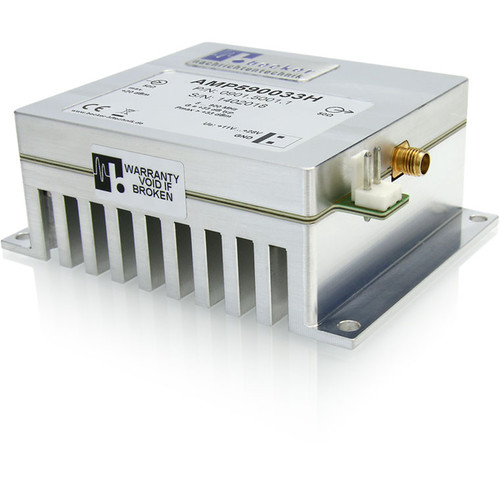

AMP590033H 5 ... 900 + 34 30.0

2 W V/UHF Verstärker

F&E, Experimentalphysik

AMP590033 5 ... 900 + 34 17.5

2 W V/UHF Boosterverstärker

Rundfunk, TETRA/BOS, ISM

LNA1080014

10 ... 800

+14

13.5

400 mW rauscharmer V/UHF Vorverstärker

Empfangsanlagen, ISM

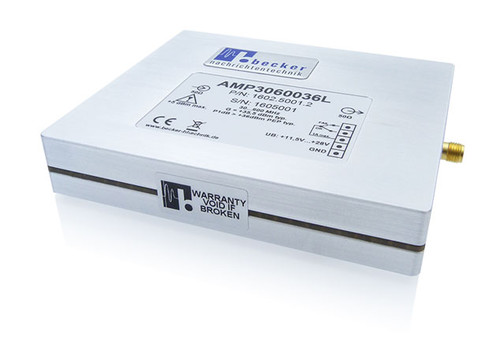

AMP3060036

30 ... 600

+ 36 35.5

4 W VHF Verstärker, hohe Dynamik , hoher Wirkungsgrad

Rundfunk, TETRA/BOS, Tunnel-und Gebäudefunk

AMP1053045 10 ... 530 +45 45

30 W Linearverstärker

FM, DAB, BOS/TETRA

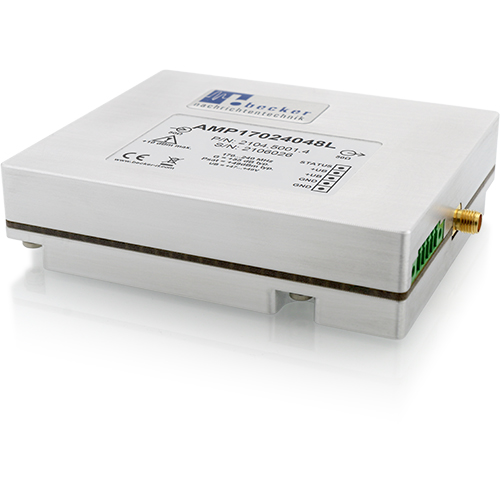

AMP17024048L 170 ... 240 + 48 55

60 W Linearer DAB-Leistungsverstärker

DAB, Multicarrier Signale, Treiber für Leckwellenleiter

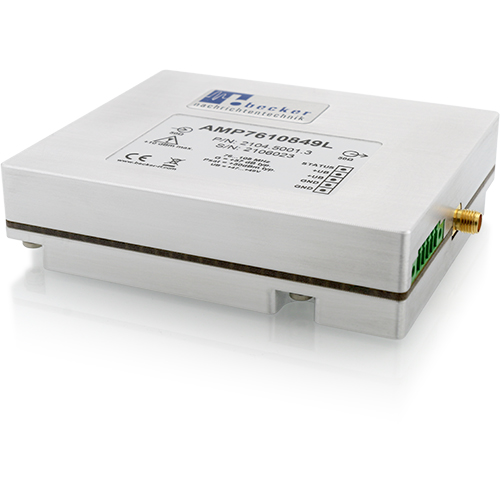

AMP7610849L 76 ... 108 + 49 57

80 W Linearer FM-Leistungsverstärker

FM/IBOC, Multicarrier Signale, Trieber für Leckwellenleiter

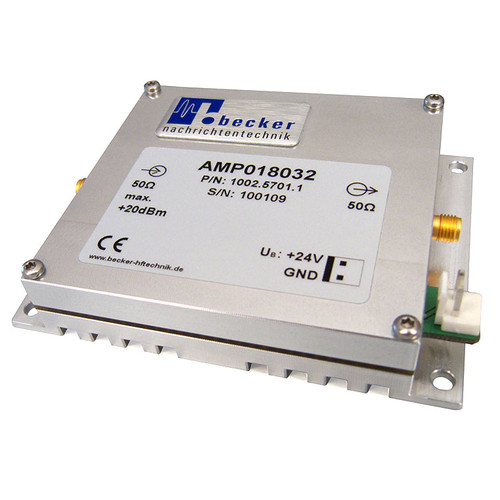

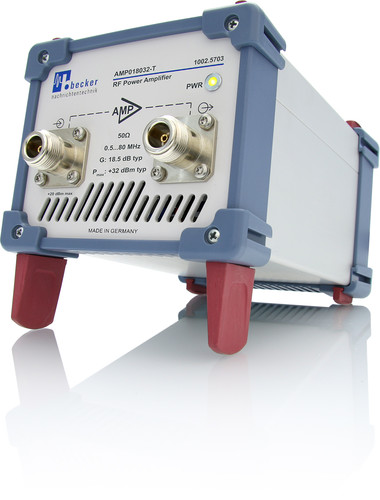

AMP018032   0.1 ... 80 + 32 18.5

1.5 W HF Verstärker

Kurzwellen Empfangsanlagen , EMV




Intelligente Verstärker

CW- / Pulsgenerator, Automatic Level Control (ALC), VSWR-Messung

iAMP1600047-R

2 Kanal 50 W Leistungsverstärker mit CW- und Pulsgenerator

1 ... 6000 MHz CW- und Pulsgenerator Guided Webinterface 47 dBm | 50 W Automatic Level Control (ALC)

Detail

iAMP1700980043-R

20 W Leistungs- / Vektor Signal Generator, 1700…9800 MHz

1700 ... 9800 MHz CW- und Pulsgenerator Guided Webinterface S-Parameter Messung 43 dBm | 20 W 19", 2HE Automatic Level Control (ALC)

Detail


iAMP300600040-R

10 W Leistungs- / Vektor Signal Generator, 300 … 6000 MHz

300 ... 6000 MHz CW- und Pulsgenerator Guided Webinterface S-Parameter Messung 40 dBm | 10 W 19", 2HE Automatic Level Control (ALC)

Detail

iAMP300600043-R

20 W Leistungs- / Vektor Signal Generator, 300 … 6000 MHz

300 ... 6000 MHz CW- und Pulsgenerator Guided Webinterface S-Parameter Messung 43 dBm | 20 W 19", 2HE Automatic Level Control (ALC)

Detail


iAMP300600047-R

50 W Leistungs- / Vektor Signal Generator, 300…6000 MHz

300 ... 6000 MHz CW- und Pulsgenerator Guided Webinterface S-Parameter Messung 47 dBm | 50 W 19", 2HE Automatic Level Control (ALC)

Detail


Verstärker

Module, Tischgeräte und 19"-Rackgeräte

sortiert nach oberer Grenzfrequenz

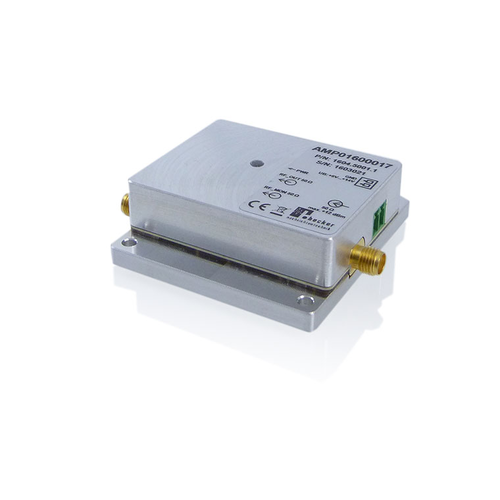

AMP01600017

50 mW Breitbandverstärker

100 kHz ... 6500 MHz Monitoringausgang 17 dBm | 50 mW

Detail

AMP5170033

2 W Breitbandverstärker

5 … 1700 MHz 33 dBm | 2 W

Detail

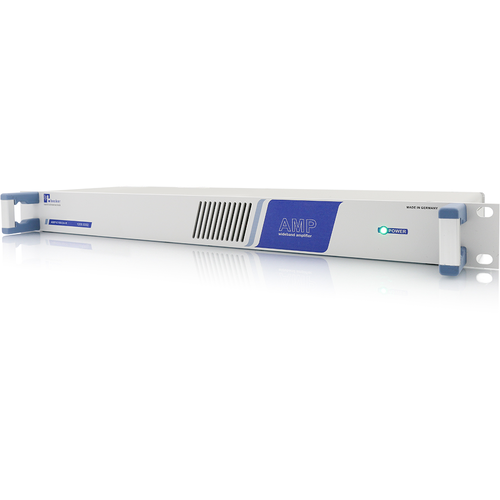

AMP40100034-R

4 W Breitbandverstärker, 19"-Rackgerät

Rundfunk, R&D, ISM 40 ... 1000 MHz FWD, REV Ports 34 dBm | 4W

Detail

AMP45090036-R

4 W Linearverstärker für Event-Funkanlagen

36 dBm | 4 W 450 ... 900 MHz Event-Funkanwendungen

Detail

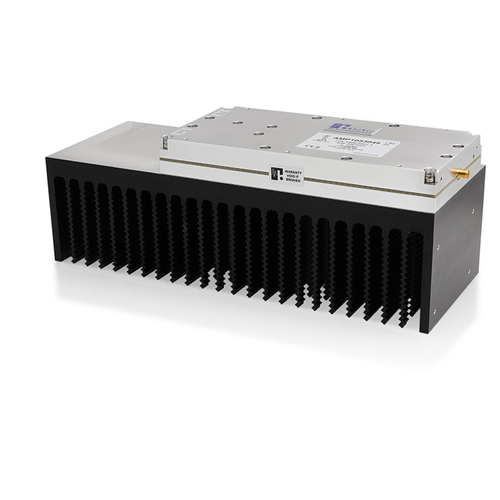

AMP1053045

30 W Linearverstärker

10 ... 530 MHz TX Verstärker 45 dBm | 30 W

Detail

AMP1053043H

20 W Leistungsverstärker

10 … 530 MHz Air Traffic Control 43 dBm | 20 W

Detail

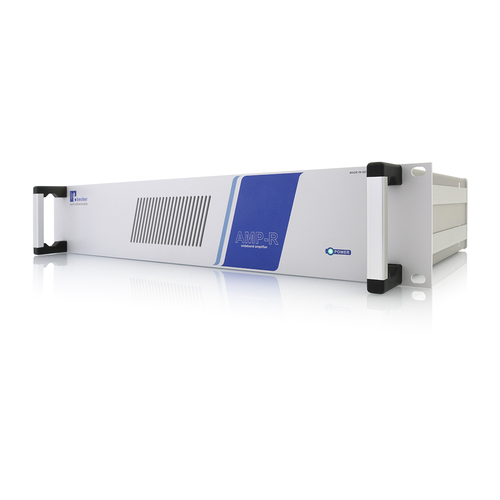

Universelle 19"-Geräteplattform für AMP Verstärkermodule

Die AMP LR SERIE ist eine 19" 2HE universelle Verstärker-Rack-Geräteplattform. Der Kunde hat die Möglichkeit, entweder bis zu vier Verstärker des gleichen Frequenzbereichs zu konfigurieren, um die Ausgangsleistung zu erhöhen, oder bis zu vier Verstärker unterschiedlicher Frequenz frei zu kombinieren Bänder als Mehrkanal-Setup.

Alle Module werden von einer zentralen Wechselstromquelle gespeist und verfügen über N-Koaxial-Anschlüsse auf der Rückseite. Die meisten von ihnen verfügen über einen DB9-Anschluss für eine potentialfreie Kontaktschnittstelle zur Überwachung des Gerätestatus.

AMP-LR SERIES

Universelle Rack-Verstärker-Plattform

individuell konfigurierte Auslieferung

Detail

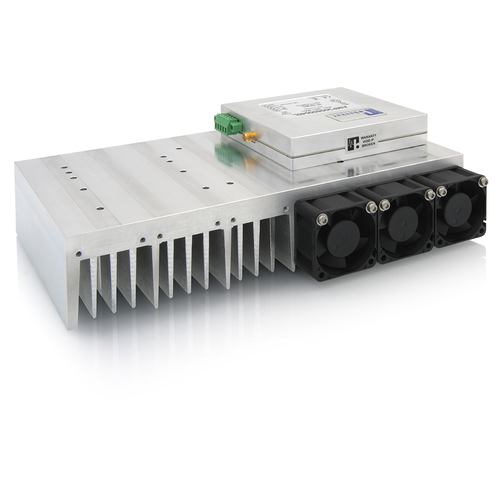

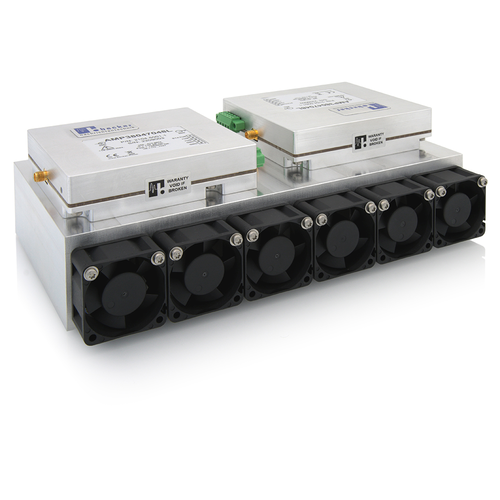

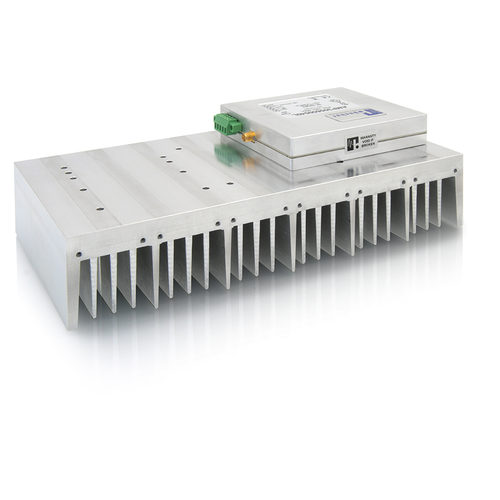

Universeller Kühlkörper für AMP-L Verstärkermodule

Der Universalkühlkörper UHS-1 ist ein kompakter Kühlkörper zur Kühlung von Verstärkermodulen der Becker Nachrichtentechnik mit mittlerer und hoher Leistung. An der flachen Seite des Kühlkörpers können bis zu zwei verschiedene  Module der AMP-L Produktseries befestigt werden. Mit der Möglichkeit, bis zu sechs Lüfter zu installieren, kann eine hohe Kühlleistung erreicht werden. Wenn für die Kundenanwendung eine aktive Kühlung erforderlich ist, wird der Kühler mit vorinstallierten Lüftern geliefert. Der Kühlkörper wird ebenso individuell vorbereitet mit unverlierbaren Schrauben geliefert. Auf der Unterseite sind Bohrungen zur Montage in kundenseitige Gehäuse vorhanden.

UHS-1

Universeller Kühlkörper für AMP-L Verstärkermodule

passive und aktive Kühlung individuell konfigurierte Auslieferung

Detail
