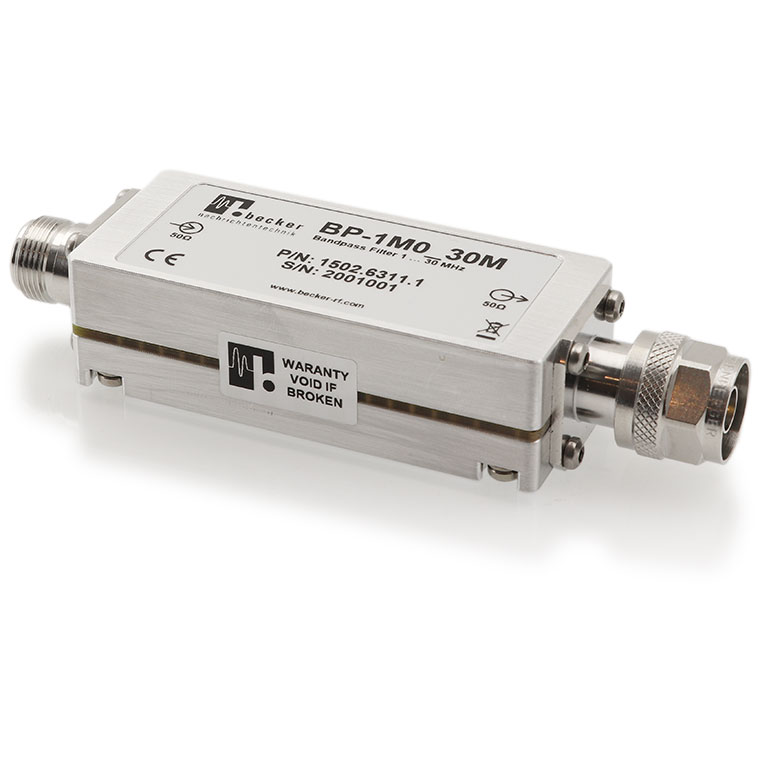

BP-1MO_30M

Bandpass Filter Modul 1 MHz … 30 MHz mit Überspannungsableiter und Pegelbegrenzer

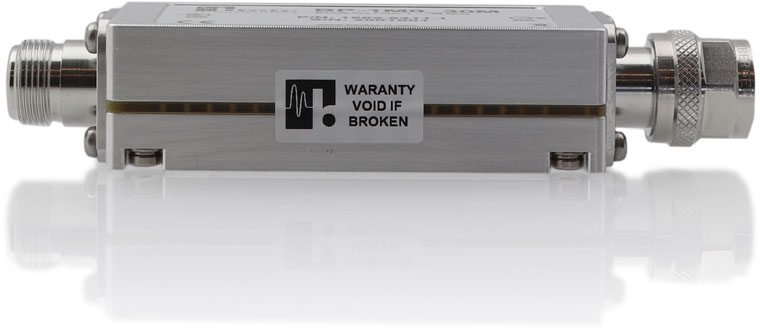

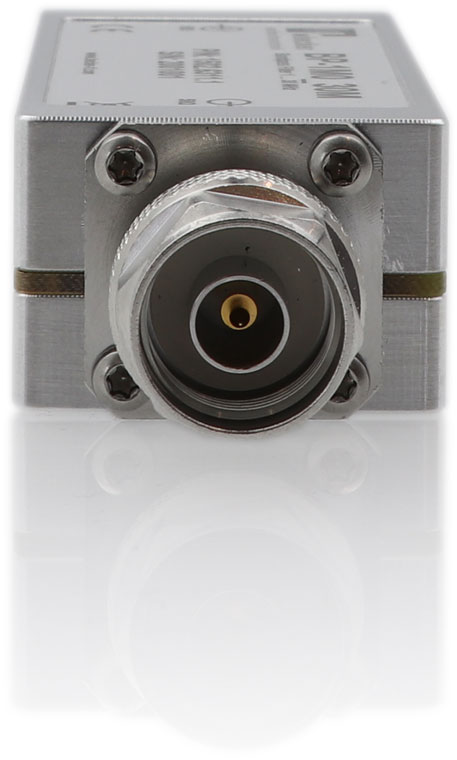

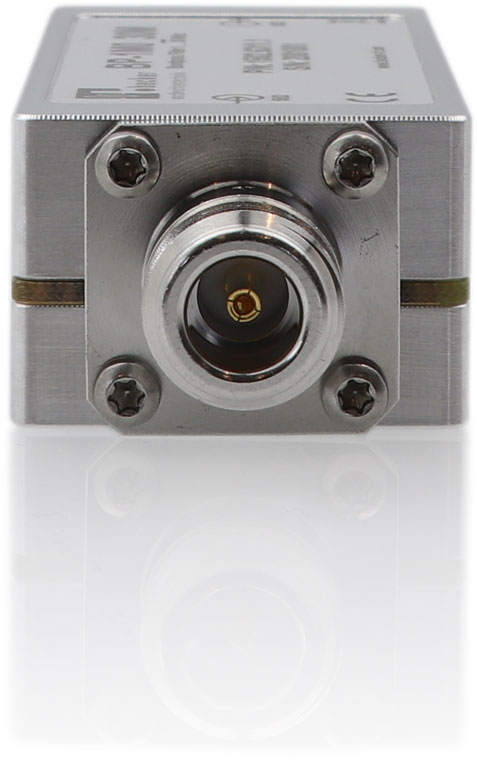

Das Filtermodul BP-1M0_30M ist für Anwendungen im Kurzwellenbereich in Verbindung mit den Multikopplern der WSDU Serie und den Schaltmatrizen der RSWM Serie vorgesehen. Das Filtermodul unterdrückt wirkungsvoll unerwünschte Außerbandsignale wie lokale Rundfunksender. Das Modul beinhaltet einen Überspannungsableiter, ein Bandpassfilter und einen Pegelbegrenzer um nachfolgende Geräte gegen von Antennen kommenden Überspannungen zu schützen. Um Einbrüche der Linearitätseigenschaften im gesamten Signalpfad zu vermeiden, verfügt das Bandpassfiltermodul über sehr gute Interceptpunkt-Werte. Das Filtermodul hat einen N female Steckverbinder am Eingang und einen N male HF-Steckverbinder am Ausgang. Es lässt sich einfach mit den HF-Eingängen der Multikoppler und Matrizen verschrauben.

Kurzwelle LF Unterdrückung V/UHF Unterdrückung

Datasheet


Weitere Filtermodule

Für andere Nutzbandbreiten im Kurzwellenbereich stehen weitere Filtermodule mit Überspannungsableiter und Pegelbegrenzer zur Verfügung:
BP-0M5_30M    Bandpass Filter Modul 500 kHz … 30 MHz
BP-1M7_30M    Bandpass Filter Modul 1,7 MHz … 30 MHz
LP-30M             Tiefpassfilter Modul DC … 30 MHz










letzte Änderung: 13.01.2023
