Multikanal HF-Leistungssysteme
20 MHz ... 10 GHz

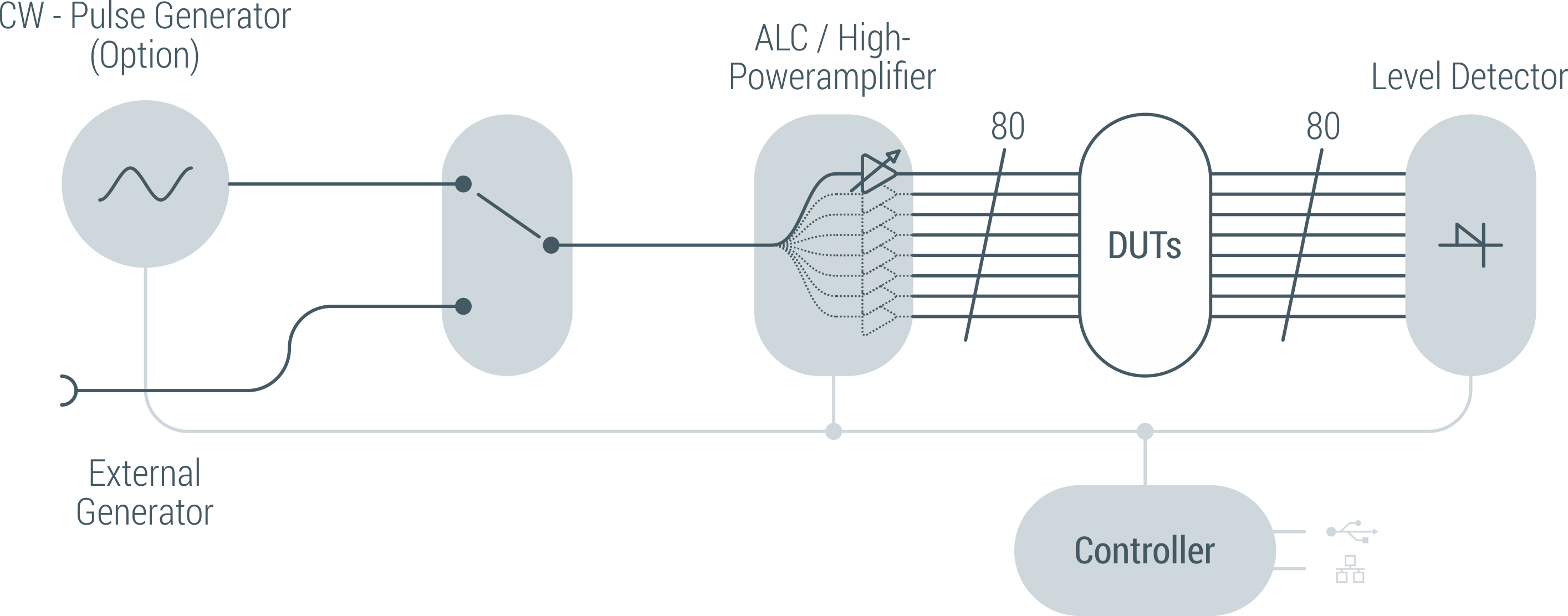

Becker Nachrichtentechnik bietet mit den Geräten der TSQA-Serie hochmoderne, kompakte Testsysteme für HF-Komponenten an. Dank des breiten Frequenzbereichs und der hohen Ausgangsleistung pro Kanal können vielseitige, anspruchsvolle Anwendungen zuverlässig abgedeckt werden. Jeder Kanal ist mit einem eigenen Leistungsverstärker und einer Automatic Level Control (ALC) ausgestattet, zudem stehen Eingangsports zur präzisen Überwachung der DUT-Ausgangsleistung bereit.
Mit integrierter CW-HF-Quelle, optionaler Pulsmodulation und umfassender Softwareautomatisierung können HF-Charakterisierungs- und Qualifizierungstests von Halbleitern, SAW-/BAW-Filtern, LTCC-Komponenten oder Verstärkern mit demselben Messaufbau durchgeführt werden. Dies spart Ressourcen und minimiert das Fehlerrisiko.
Die ALC kompensiert äußere Einflüsse effektiv, sodass sehr präzise Ausgangsleistungen über lange Betriebszeiträume ohne Drift-Effekte erreicht werden können.
Becker bietet umfangreiche Software- und Automatisierungsfeatures für die Geräte der TSQA-Serie:
- Intuitive GUI & Remote-Control: Steuerung per LAN oder USB, sofortige Kontrolle aller Kanäle.
- Individuelle Kanalsteuerung: Pro-Kanal-Pegelsteuerung für parallele Tests kleiner DUT-Batches.

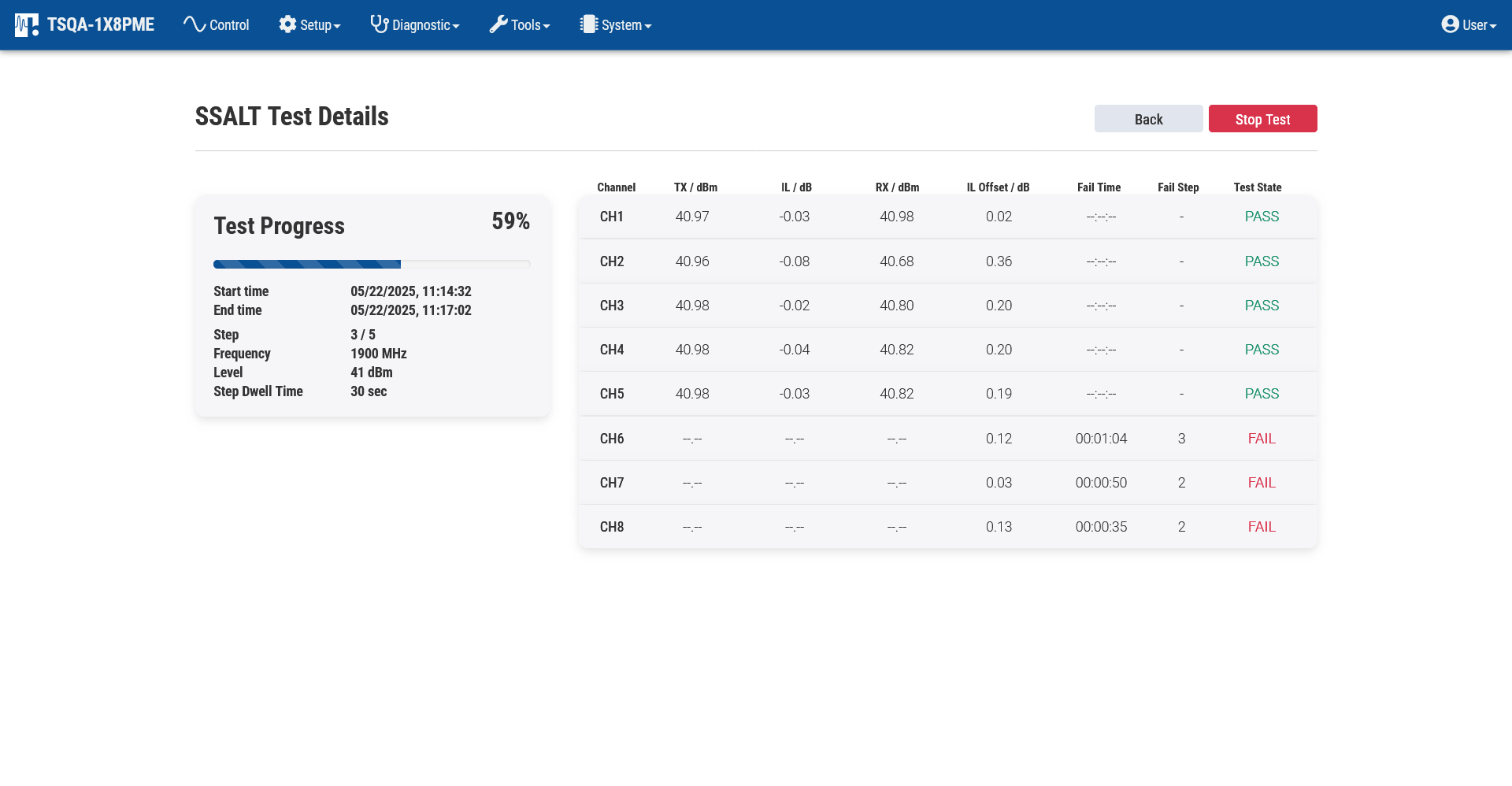

- Automatisierte CSALT- & SSALT-Tests: Wizard-gestützte Konfiguration, Logging, Pass/Fail-Kriterien, automatische RF-Stress-Abschaltung nach Fehlern.
- In-situ Scalar Sweeps: Automatische S-Parameter-Messungen während des Tests ohne Unterbrechung.
- Multi-Tasking: Auführung verschiedener Automatisierungstests gleichzeitig oder nacheinander auf einzelnen Kanälen eines einzelnen Geräts.
- Testkabelkompensation: Automatische frequenzabhängige Berücksichtigung von Kabelverlusten für präzisere Messergebnisse.
Für größere DUT-Anzahlen lassen sich mehrere TSQA-Subsysteme zu größeren Systemen erweitern – kompakt, zentral steuerbar und vollständig automatisierbar. Becker liefert auf Kundenwunsch maßgeschneiderte schlüsselfertige Systemlösungen.
Produktübersicht
16-Kanal, Präzises HTOL-RF-System mit hoher Dynamik, 300 … 8500 MHz
19", 1HE Guided Webinterface Automatic Level Control (ALC) 300 ... 8500 MHz
Vollautomatisches 80 Kanal HTOL HF-Testsystem
1700 ... 9800 MHz 19", 42 HE bis 5 W HF-Leistung Guided Webinterface Automatic Level Control (ALC)
8 Kanal, 5 W Präzises automatisches HF-Komponententestsystem
1700 ... 9800 MHz bis 5 W HF-Leistung 19", 3 HE Guided Webinterface Automatic Level Control (ALC)
Vollautomatisches 80 Kanal HTOL HF-Testsystem
300 ... 6000 MHz 19", 42 HE bis 10 W HF-Leistung Guided Webinterface Automatic Level Control (ALC)
8 Kanal, 10 W Präzises automatisches HF-Komponententestsystem
300 ... 6000 MHz bis 10 W HF-Leistung 19", 3 HE Guided Webinterface Automatic Level Control (ALC)
Vollautomatisches 80-Kanal HTOL HF-Testsystem 20 ... 3000 MHz
bis 2,5 W HF-Leistung 19", 43 HE 20 ... 3000 MHz Automatic Level Control (ALC)
Vollautomatisches 16-Kanal HTOL HF-Testsystem
bis 2,5 W HF-Leistung 19", 15 HE 20 ... 3000 MHz Automatic Level Control (ALC)
letzte Änderung: 08.09.2025
