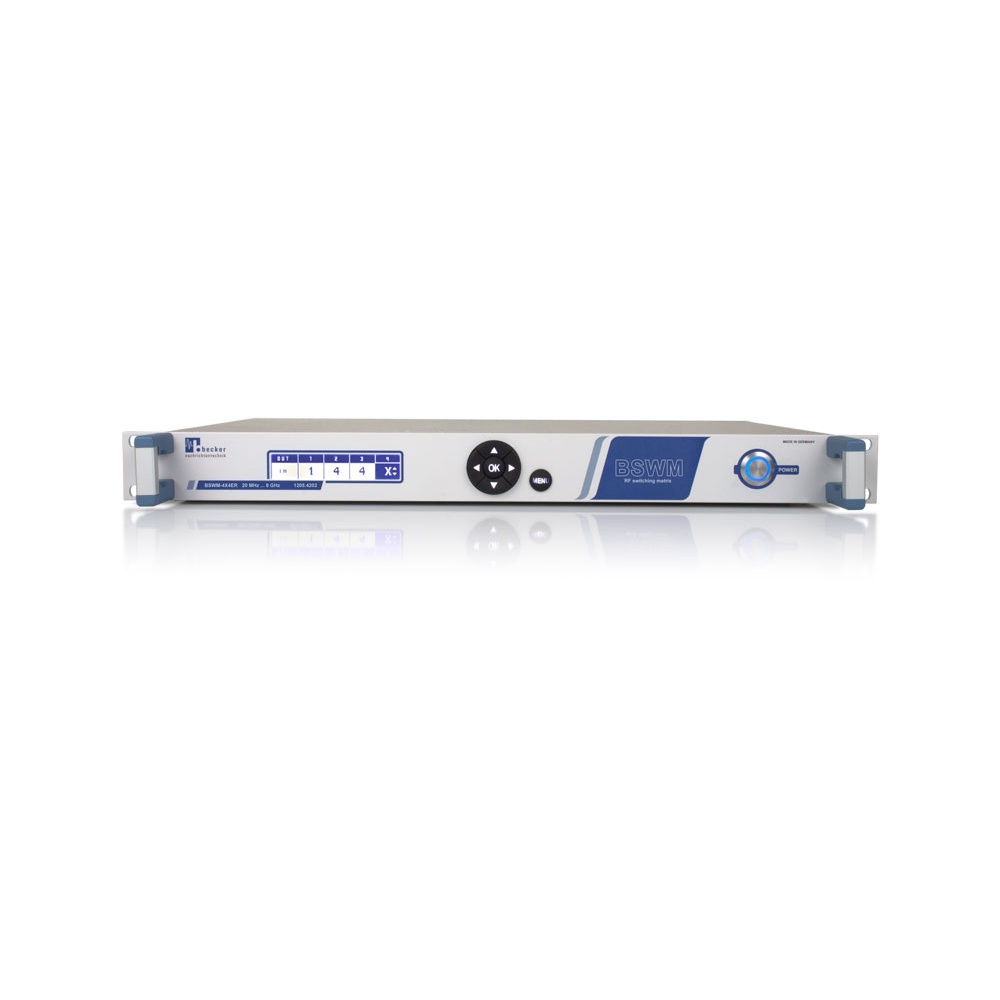

BSWM-4X4ER

4X4 bidirectional Wideband Switching Matrix

Moderne Kommunikationsstandards wie Mobilfunk, WiFi, ISM und Bluetooth benötigen bi-direktionale Signalverbindungen, unabhängig des Multiplexverfahrens TDD (Time Domain Division) oder FDD (Frequency Domain Division). Die BSWM-4X4ER ist die passende Lösung für flexible Verbindungen von Kommunikationstestern zu Prüflingen DUTs (Devices under Test) oder Transceivern zu Antennen. Das Gerät bietet 4 parallele, bi-direktionale Signalpfade.

100 kHz ... 8000 MHz verschleißfreie HF-Schalter bis 1 W HF Leistung High Isolation

Datenblatt


Verschleißfreie Halbleiterschalter


Die Schaltelemente der BSWM-4X4ER sind Halbleiterschalter. Dadurch werden kurze Schaltzeiten, eine große Lebensdauer mit vielen Schaltzyklen mit minimalem Wartungsaufwand gewährleistet.
Die HF Schnittstellen sind nicht reflektierend. Auch bei geöffneten Schaltern werden die HF Schnittstellen intern mit 50 Ohm abgeschlossen.


Hohe Kanalisolation


Um unerwünschte Verkopplungen zwischen den Kanälen zu vermeiden, verfügt die BSWM-4X4ER über hohe Kanalisolationen. Benachbarte Kanäle mit starken und schwachen Signalen beeinflussen sich nicht.



Vielseitige Möglichkeiten der Bedienung


Das Gerät kann über die Schnittstellen LAN und USB über SCPI-basierte Kommandos ferngesteuert werden. Für eine lokale Bedienung steht ein MMI an der Frontblende zur Verfügung. Zusätzlich bietet die BSWM-4X4ER eine webbasierte, benutzerfreundliche Grafikoberfläche.






letzte Änderung: 11.01.2018
